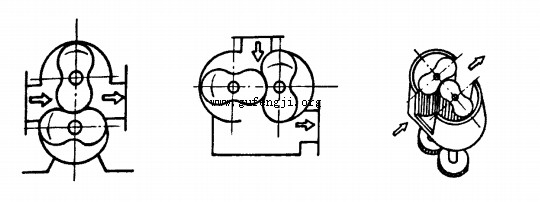

罗茨鼓风机机体的布置结构决定了风机的总体结构。目前世界范围内通用的有三种形式 。第一种：立式罗茨鼓风机，这种结构安装占地面积小，长沙鼓风机厂此类型风机进风口 与排风口采用水平设置，也是国际行业惯用的设计形式。装配管路方便，罗茨鼓风机的重 心在上部，高于从地脚算起的一半位置为其重心位置。第二种是卧式罗茨鼓风机：此罗茨鼓风机占地面积大于立式罗茨鼓风机，重心在下部，高速情况下运行更见平稳。进气与排 气口垂直设计，一上一下，一般大中型采用这种机构。第三种是数轴式，这种实际用的较少。因为这种安装形式，润滑结构复杂，重心高，齿轮拆装繁琐。一般使用方工厂无法自 行拆装。下面是其示意图。

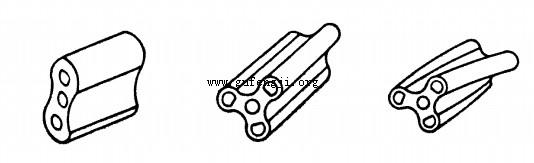

      罗茨鼓风机转子线型的几种常见形式。生产技术要求最低、最常见的是直线线型叶轮。 受加工条件限制，直线叶轮是多数厂家的主产叶轮。此类罗茨鼓风机叶轮的是制造工艺最简单的。但其声学性能和传动性能不及摆线叶型、渐开线叶型、扭叶叶型。本文概述直线 叶轮与渐开线叶轮相比下后者的优势：①能保证瞬时传动比不变②可分离③具有较好的互 换性。模数和压力角相同即可互换。④非工作的凹面增加了转子叶峰和叶谷啮合时泄露的 流动阻力，减少了气体的泄露。在此不再详细展开几种叶轮的对比。下图是部分线型的叶轮对照图。

         如果经济可行，通常情况下建议选择叶轮的先后顺序为摆线叶型——渐开线叶型——扭叶叶型——直线叶型。机型的选择不能一概而论，合适的就是合理的。
