冲压钢保持架：
重量轻；强度高；无运行温度限制；
高度防震抗加速；对不良润滑敏感。
黄铜保持架：
强度极高；极高的防震抗加速性能；
适合与循环油润滑相关的超高速运转；相对昂贵。


1）内引导保持架：
向心（或以向心为主）轴承，当径向立放静止时，保持

架内径与内圈内外径局部相接触。即保持架靠近内圈。
2）外引导保持架：
向心（或以向心为主）轴承，当径向立放静止时，保持

架外径与外圈外内径局部相接触。即保持架靠近外圈。

 3）滚动体引导保持架：
向心（或以向心为主）轴承，当径向立放静止时，保持

架处于内圈内外径与外圈外内径之间。即保持架“悬空”，

只接触滚动体。
相对精度等级：



ABEC ISO SKF RHP FAG FAFNIR NTN
1 N (N) (N) (N) (N) (N)
3 6 P6 P6 P6 M P6
5 5 P5 EP5 P5 P5/B5
7 4 P4 EP7 P4 MM P4/B7
9 (2) PA9 EP9 T9 MMX B9
– – P4A EP7/9 HG – –
内部游隙：C1: 小于C2游隙

                  C2: 小于常规游隙

                  CN:常规游隙

                  C3: 大于常规游隙

                  C4: 大于C3游隙

                  C5: 大于C4游隙

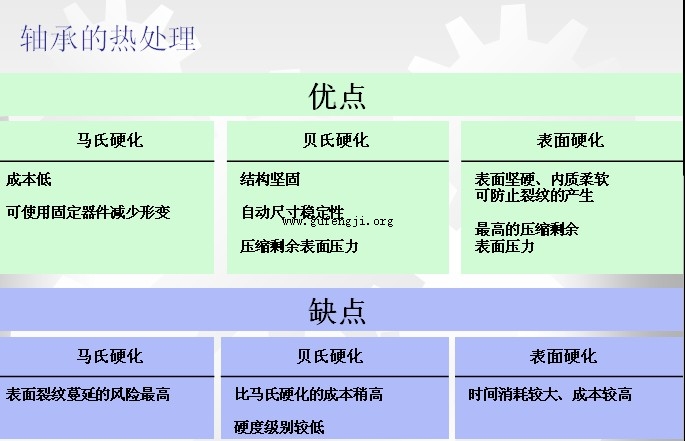

轴承材料：（内外圈和滚动体）


1、整体淬硬钢：马氏体硬化/贝氏体硬化

碳铬钢：包含约1%的碳和1.5%的铬

2、表面淬硬钢：

铬镍合金钢

            ：包含约0.15%的碳

锰铬合金钢



稳定性级别	运行温度	硬度HRC
SN	高达120℃（248℉）	59~63
S0	高达150℃（302℉）	58~62
S1	高达200℃（392℉）	57~61
S2	高达250℃（482℉）	56~60
S3	高达300℃（572℉）	54~58
S4	高达350℃（662℉）	50~54
